Honda-Steckdose für die Transalp XL 650 V

Bord-Steckdose
Bauteile im Set

Von Honda gibt es eine Steckdose für die RD10/RD11-Modelle, zum Anschluss von elektrischem Zubehör.

Lieferumfang

Teilenummer: 08V70-MCB-801

Preis (Stand August 2002): ca. 50 EUR









Teileliste:

  1. Zubehörbuchse
  2. Buchsenkabelbaum
  3. Tülle
  4. Strebe
  5. Kabelbinder
  6. Warnaufkleber
  7. Schlauch
  8. Schraube (6mm)
  9. Klammer (2)
  10. Abdeckung

Erforderliche Werkzeuge und Hilfsmittel

  • Sechskantschlüssel (5 mm)
  • Kneifzange (Seitenschneider)
  • Isolierband bzw. Kabelbinder
  • Feile
  • Schnellkleber

Einbau

  • Sitz und rechte Seitenabdeckung entfernen
  • Massekabel von der Batterie trennen
  • Die Mehrzweckbox unter der Sitzbank wie in Bild 3 ausmessen und anzeichnen. Mit einer Kneifzange (Seitenschneider) den eingezeichneten Bereich ausschneiden und mit der Feile nacharbeiten.
  • Weitere Einbauschritte gemäß der folgenden Bilder:
Bild 3: Mehrzweckbox bearbeiten
Bild 4: Die Tülle am Kabelbaum der Zubehörbuchse anbringen
Bild 5: Die Zubehörbuchse zerlegen und wie in Billd 5 zusammenbauen
Bild 6: Den Kabelbaum wie in Bild 6 gezeigt mit Isolierband oder Kabelbinder an der Zubehörbuchse befestigen. Dies dient als Zugentlastung.
Bild 7: Die Zubehörbuchse mit der 6 mm Schraube am Rahmen befestigen

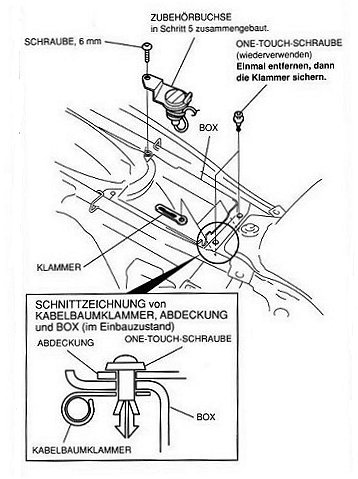

Bild 8: Den Kabelstrang der Zubehörbuchse wie in Bild 8 mit den beiden Klammern befestigen.
Bild 9: Das Kabel mit der Sicherungsdose am Pluspol der Batterie anschließen. Das zweite Kabel am Minuspol der Batterie anschließen.
Bild 10: Kabel wie in Bild 10 zusammenfalten und mit Kabelbinder befestigen.
Bild 11: Den Warnaufkleber wie in Bild 11 an der Zubehörbuchse befestigen.



  • Funktion der Zubehörbuchse Überprüfen. Im Sicherungsgehäuse befindet sich eine Sicherung mit 3 A.
  • Seitendeckel und Sitzbank anbauen.

Fertig! Und nun viel Spaß damit!
